Toote ülevaade

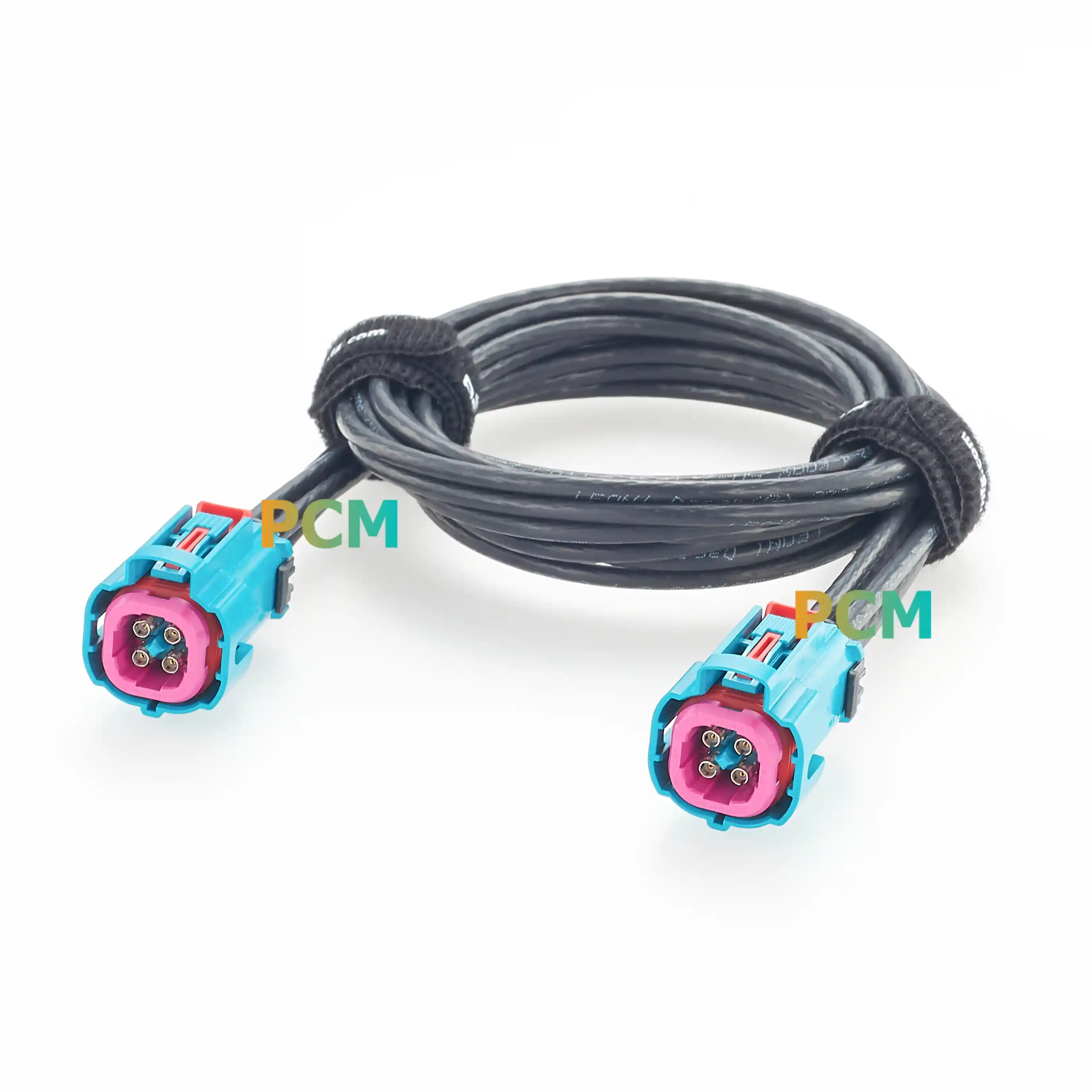

TheAMK14K-1M4Z5-Z kuni AMK14K-1M4Z5-Z kaablikooston nelja{0}}kanaliga autodele mõeldud koaksiaalühendus, mille mõlemas otsas on Rosenberger HFM Mini FAKRA Z-koodipistikud. Koost ühendab neli sõltumatut 50-oomist koaksiaalkanalit ühes kompaktses ühendusliideses.
Standardkonstruktsioon kasutab LEONI DACAR 302-4 mootorsõidukite koaksiaalkaablit ja toetab määratud sagedusvahemikku alalisvoolust kuni 6 GHz-ni. See on ette nähtud piiratud ruumiga-autode elektroonikasüsteemidele, mis nõuavad mitut koaksiaalset signaaliteed kaamerate, kuvarite, juhtseadmete või nendega seotud kõrgsagedusmoodulite vahel.
Kaabli standardpikkused on 0,5 m, 1 m ja 2 m. Muid pikkusi, identifitseerimissilte, pakendeid ja pistikute konfiguratsioone saab hinnata vastavalt kliendi joonisele, näidisele või rakenduse nõuetele.
Toote konfiguratsioon
| Konfiguratsioonielement | Kirjeldus |
| Ühendus 1 | Rosenberger AMK14K-1M4Z5-Z HFM Mini FAKRA pesa |
| Ühendus 2 | Rosenberger AMK14K-1M4Z5-Z HFM Mini FAKRA pesa |
| Pistiku kodeerimine | Z kood |
| Pistikute paigutus | Jack jack |
| Kanalite arv | Neli sõltumatut koaksiaalkanalit |
| Kaabli tüüp | LEONI DACAR 302-4 auto koaksiaalkaabel |
| Sisemine tooteseeria | PCM-ZC-0195 |
Sellel pistikul on neli eraldi koaksiaalliidest. Seda ei tohiks kirjeldada kui tavalist nelja-kontaktiga elektripistikut, kuna iga asend sisaldab individuaalset keskkontakti ja varjestusstruktuuri.
Põhiomadused
-
Rosenberger AMK14K-1M4Z5-Z HFM Mini FAKRA pistikud
Neli sõltumatut 50-oomist koaksiaalsignaali kanalit
Kompaktne nelja{0}}pordiga autodele mõeldud koaksiaalliides
Z-koodipistiku-to-pistiku konfiguratsioon
LEONI DACAR 302-4 auto koaksiaalkaabel
Määratud sagedusvahemik DC kuni 6 GHz
IP67 kaitse, kui see on õigesti ühendatud ühilduvate liidestega
Töötemperatuuri vahemik -40 kraadi kuni +105 kraadi
Saadaval on standardsed ja kohandatud kaablipikkused
100% järjepidevuse kontroll enne saatmist
Tehnilised andmed
| Spetsifikatsioon | Väärtus |
| Toote tüüp | 4-pordiline HFM Mini FAKRA auto koaksiaalkaabli komplekt |
| Nimitakistus | 50 oomi |
| Sagedusvahemik | DC kuni 6 GHz |
| VSWR | 1.80 Max. |
| Dielektriline vastupidavuspinge | 800 VRMS min. |
| Pistiku kaitse | IP67, kui see on õigesti ja täielikult ühendatud |
| Kaabli kinnipidamine | 110 N min. |
| Töötemperatuur | -40 kraadi kuni +105 kraadi |
| Elektriline ülevaatus | 100% järjepidevuse test |
Standard pikkuse valikud
| Osa number | Kaabli nimipikkus |
| PCM-ZC-0195-0,5M | 500 ± 15 mm |
| PCM-ZC-0195-1M | 1000 ± 20 mm |
| PCM-ZC-0195-2M | 2000 ± 20 mm |
Loetletud mõõtmed on standardsed valmis{0}}pikkuse valikud. Kohandatud pikkusi ja tolerantse saab toota pärast mõõtmisviite, marsruutimistingimuste ja tellimuse koguse kinnitamist.
Nelja-kanali signaali paigutus
Standardkoostis kasutab otse{0}}kanalite paigutust. Iga koaksiaalkanal sisaldab keskjuhti ja individuaalset varjestusühendust.
| P1 kanal | Signaali element | P2 kanal | Standardne marsruutimine |
| Pin 1 | Keskjuht ja kilp | Pin 1 | Otse{0}}läbi |
| Pin 2 | Keskjuht ja kilp | Pin 2 | Otse{0}}läbi |
| Pin 3 | Keskjuht ja kilp | Pin 3 | Otse{0}}läbi |
| Pin 4 | Keskjuht ja kilp | Pin 4 | Otse{0}}läbi |
Alternatiivse kanali vastendamise tuleks koostada ainult kliendi -heakskiidetud joonise või kanali- määramistabeli alusel. Enne tootmist tuleb kinnitada pistiku kodeerimine, liidese suund- ja kanalite nummerdamine.
Joonistamine
